耐火澆注料的體積密度是控制不定形耐火材料施工制作質(zhì)量的依據(jù)之，尤其是在爐窯設(shè)計中，對耐火澆注料的體積密度是有嚴(yán)格要求的。不同的耐火澆注料的密度不同，使用也不同。要想知道耐火澆注料密度是多少，我們先來了解下它的配置原則吧！

 、耐火澆注料密度配置原則

  耐火澆注料體積密度或容重是多少主要是根據(jù)具體施工部位及耐高溫性要求而定的。耐火澆注料的配制都是根據(jù)用戶提供的指標(biāo)要求進(jìn)行定做的，而指標(biāo)主要包含：耐火度、材料化學(xué)成分、體積密度、耐壓強(qiáng)度、抗折強(qiáng)度等要求。體積密度或容重作為重要指標(biāo)之代表了每個立方需要耐火澆注料的用量。
  體積密度是耐火材料的干燥質(zhì)量與總體積的比值。體積密度越高，代表致密程度越高。材料的體積密度對其他許多性能都有顯著的影響，如氣孔率、強(qiáng)度、抗侵蝕性、荷重軟化溫度、耐磨性、抗熱震性等。對輕質(zhì)隔熱材料，如隔熱磚、輕質(zhì)澆注料等，體積密度與其導(dǎo)熱性和熱容量也有密切的關(guān)系。般來說，材料的體積密度高，對其強(qiáng)度抗侵蝕性、耐磨性、荷重軟化溫度有利。
  因此關(guān)于耐火澆注料體積密度是多少的問題，每個生產(chǎn)廠家都有自己的標(biāo)準(zhǔn)。為了提高耐火澆注料體積密度需要合理采用多顆粒配比，符合“兩頭大，中間小”的規(guī)定，在不影響耐火澆注料使用性能的前提下，加入細(xì)粉基質(zhì)或采用硅微粉代替部分結(jié)合劑材料降低加水量來提高其體積密度。

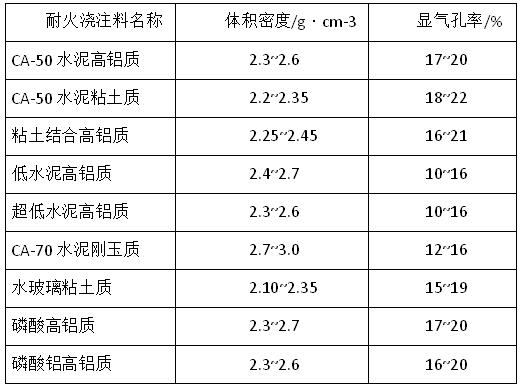

  常用耐火澆注料的體積密度和顯氣孔率水平值。

 二、不同材質(zhì)耐火澆注料的密度

  耐火澆注料密度分為表觀密度和真密度，表觀密度主要是包含樣品內(nèi)部的顯氣孔。般情況下，耐火澆注料的密度通常在重質(zhì)耐火澆注料中表示的比較多，而容重通常會用來檢測輕質(zhì)澆注料。
  重質(zhì)耐火澆注料只要用于接觸高溫、熔渣、沖刷、熱震應(yīng)力大的部位，采用體積密度大的澆注料可以提高結(jié)構(gòu)強(qiáng)度、耐磨性、抗熔渣滲透性、抗熱震性等；輕質(zhì)耐火澆注料只用于緊挨爐殼的保溫層材料，以隔熱保溫為主要目的，強(qiáng)度低、密度小、氣孔率高，不能接觸熔渣或有化學(xué)侵蝕的部位。

  1、不同材質(zhì)配置成的重質(zhì)耐火澆注料密度

  如粘土質(zhì)耐火澆注料的體積密度為2.1-2.2g/cm3；高鋁質(zhì)耐火澆注料的體積密度2.5-2.85g/cm3（隨鋁含量增加而提高）；鋼纖維耐磨澆注料的體積密度在2.5~2.7左右；粘土質(zhì)低水泥澆注料體積密度2.2-2.3g/cm3；剛玉質(zhì)低水泥澆注料體積密度3.0-3.1g/cm3等。密度越高，說明澆注料的性能就會越好些。

  2、不同材質(zhì)配置成的輕質(zhì)耐火澆注料密度

  如輕質(zhì)漂珠澆注料的體積密度為0.6-1.0g/cm3；以粘土質(zhì)多孔熟料配置的澆注料體積密度為0.8-1.3g/cm3，以莫來石質(zhì)多孔熟料配置的澆注料體積密度為1.2-1.6g/cm3等。

  3、耐火澆注料的體積密度因使用溫度及使用部位不同而定

  如高鋁質(zhì)耐火澆注料的體積密度是2.5g/cm3或2500kg/m3代表個立方用量為2.5噸，輕質(zhì)澆注料的體積密度是0.8g/cm3或800kg/M3代表個立方是0.8噸。
  耐火澆注料體積密度多少是容重的具體表現(xiàn)，通過該指標(biāo)可計算施工部位所需材料的重量。耐火澆注料在施工過程中難免會有損耗，為了次性將材料準(zhǔn)備齊，可在總數(shù)量上適量增加0.5噸左右，以免因施工材料不足而停工。
  看了本文是不是也對耐火澆注料的密度有了定的了解，不同材質(zhì)配置成的澆注料密度也是不同的，文中也有舉例說明不同澆注料的密度。通過密度指標(biāo)可以大概計算出施工所需的材料，所以在施工前還是要先確定施工所需澆注料的密度，從而計算它的所需數(shù)量，避免施工達(dá)不到標(biāo)準(zhǔn)以及材料大于所需，造成浪費。
